Un mapa nuevo no significa necesariamente una medición nueva
Existe una idea intuitiva pero peligrosa: pensar que cuando un mapa se digitaliza, se fotografía desde un avión o se introduce en un sistema GPS, todas sus coordenadas pasan automáticamente a ser correctas.
No necesariamente.
Un sistema nuevo puede utilizar información procedente de otro anterior. Si aquella información contenía una desviación, el nuevo sistema puede conservarla.
Eso es lo que podemos llamar error heredado.
La propia Dirección General del Catastro española utiliza una formulación extraordinariamente reveladora: las coordenadas de las parcelas están referenciadas a la cartografía catastral y “heredan sus metadatos y posibles desplazamientos”.
La palabra importante es:
heredan.
El fenómeno puede representarse así:
medición original → plano → fotografía aérea → mapa catastral → digitalización → coordenadas modernas
Si ninguna etapa vuelve a medir físicamente el lindero desde cero, parte de la geometría anterior puede continuar dentro del sistema posterior.
No significa que todos los mapas antiguos sean incorrectos. Significa algo más sutil: la fecha de una coordenada digital no es necesariamente la fecha de la medición que originó esa coordenada.
Precisión no es lo mismo que exactitud
Ésta es probablemente la idea más importante de todo el artículo.
Podemos almacenar una coordenada como:
X = 467.352,428 m
Y = 4.672.184,716 m
con precisión milimétrica.
Pero eso no demuestra que el lindero real estuviera originalmente en ese punto.
Quizá aquella línea procedía de un mapa de 1957 con varios metros de desplazamiento.
La informática simplemente puede haber convertido una línea antigua aproximada en una coordenada digital extremadamente precisa.
Dicho de otra manera:
Podemos conocer con enorme precisión dónde está dibujado un error.
Eso no convierte el dibujo en realidad física.
El propio Catastro advierte que la precisión depende del método original con el que se capturó la cartografía y de los posteriores procesos de digitalización.
El problema empieza por algo aparentemente sencillo: ¿dónde está el norte?
Cuando decimos que algo está “al norte”, parece que existe una única dirección inequívoca.
En cartografía no es tan sencillo.

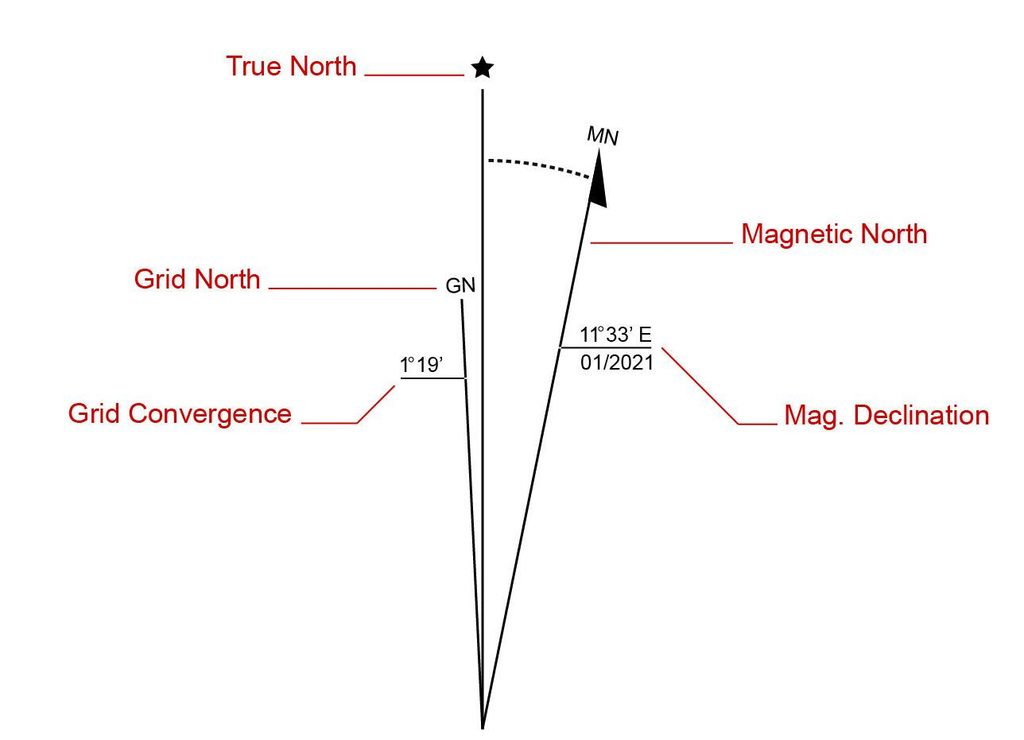

Los mapas topográficos suelen trabajar con tres nortes principales:
- norte verdadero;
- norte magnético;
- norte de cuadrícula.
USGS y Ordnance Survey utilizan precisamente esos tres conceptos en sus mapas y documentación técnica.
Para entender las mediciones históricas resulta útil añadir un cuarto:
4. norte indicado por la brújula —compass north—.
Este cuarto no constituye normalmente una categoría cartográfica independiente como los tres anteriores. Es una categoría instrumental: lo que realmente está indicando aquella brújula concreta en aquel lugar y momento.
Y ahí empiezan los problemas interesantes.
1. Norte verdadero o geográfico
El norte verdadero es la dirección hacia el Polo Norte geográfico siguiendo el meridiano local.
También recibe los nombres:
True North — Geographic North — Norte geográfico.
Es una referencia geométrica asociada al eje de rotación terrestre.
Las líneas de longitud convergen en el Polo Norte geográfico.
Podemos representarlo como:
posición → meridiano → Polo Norte geográfico
Es la referencia que intuitivamente imaginamos cuando decimos simplemente “norte”.
Pero una brújula no señala necesariamente esa dirección.
2. Norte magnético
Una brújula responde al campo magnético terrestre local.
La diferencia angular entre el norte verdadero y el norte magnético recibe el nombre de:
declinación magnética.
NOAA señala dos características fundamentales:
la declinación cambia según el lugar y cambia también con el tiempo.
Por tanto, una dirección tomada con brújula en 1850 no puede trasladarse automáticamente a una brújula de 2026 sin conocer la declinación correspondiente a aquella fecha.
Éste es un problema importante cuando se reconstruyen:
- antiguas lindes;
- caminos;
- levantamientos militares;
- mapas históricos;
- deslindes forestales;
- propiedades rurales.
NOAA dispone precisamente de modelos históricos de declinación porque el campo magnético terrestre evoluciona con el tiempo.
Y existe otro detalle fascinante:
la brújula no apunta literalmente hacia un único “polo magnético”.
NOAA explica que responde a la componente horizontal del campo magnético existente en el lugar donde se encuentra la brújula.
Eso nos lleva al cuarto norte.
3. Norte de cuadrícula
Cuando proyectamos la superficie curva de la Tierra sobre una hoja plana tenemos que deformarla matemáticamente.
Por eso aparece el:
Grid North — Norte de cuadrícula.
Es la dirección de las líneas verticales de la cuadrícula del sistema cartográfico empleado.
Por ejemplo, en una proyección UTM.
El norte de cuadrícula y el norte verdadero sólo coinciden exactamente en determinadas posiciones de la proyección. Conforme nos alejamos del meridiano central aparece un ángulo llamado convergencia de cuadrícula o convergencia de meridianos.
Por tanto podemos tener:
Norte verdadero ≠ Norte de cuadrícula ≠ Norte magnético.
Ninguno tiene por qué ser un “error”.
Simplemente son referencias diferentes.
El problema surge cuando un documento usa una referencia y posteriormente alguien interpreta que utilizaba otra.
4. Norte de brújula: lo que realmente marca el instrumento
Aquí llegamos al cuarto norte que resulta especialmente interesante para comprender mediciones históricas.
Podemos llamarlo:
norte de brújula, norte indicado o compass north.
Conceptualmente:
norte de brújula = norte magnético + desviaciones locales/instrumentales.
Una brújula ideal debería alinearse con el campo geomagnético local.
Una brújula real puede desviarse por campos magnéticos cercanos.
En navegación aérea este fenómeno recibe un nombre muy claro:
deviation — desviación de la brújula.
La FAA explica que metales magnetizados y campos eléctricos próximos pueden desviar la brújula respecto del norte magnético.
En tierra pueden producir efectos semejantes:
vehículos, estructuras metálicas, vallas, conducciones, instalaciones eléctricas y determinadas formaciones geológicas.
Las rocas también pueden alterar una brújula
La corteza terrestre no posee unas propiedades magnéticas perfectamente uniformes.
Existen anomalías magnéticas locales.
USGS explica que muchas de ellas están relacionadas con variaciones en la concentración de minerales ricos en hierro, especialmente magnetita, y que determinadas rocas ígneas y metamórficas pueden presentar una magnetización considerable.
Por tanto, en determinados lugares podemos tener:
campo magnético terrestre general
+
anomalía geológica local
+
objetos metálicos próximos
lectura real de la brújula
Eso significa que:
norte magnético teórico ≠ necesariamente lectura exacta de una brújula situada en un punto concreto.
¿Y el agua subterránea?
Aquí es importante no exagerar.
El agua subterránea normal no debería desviar significativamente una brújula convencional por sí misma.
La posible relación sería indirecta.
El agua puede circular por fallas, fracturas, estratos o contactos geológicos asociados a materiales con diferentes propiedades magnéticas.
Por tanto, si una brújula se comporta de forma extraña sobre una zona con agua subterránea, no deberíamos concluir:
“el agua mueve la brújula”.
Habría que comprobar:
geología + minerales + estructuras metálicas + instalaciones + campo magnético local.
Por qué unos pocos grados pueden convertirse en muchos metros
Aquí aparece una consecuencia poco intuitiva.
Supongamos que un agrimensor antiguo traza una línea de 500 metros utilizando una orientación obtenida con brújula.
Si su dirección contiene un pequeño error angular, la desviación lateral aumenta con la distancia.
Aproximadamente:
| Error angular | Desviación a 500 m | Desviación a 1 km |
|---|---|---|
| 0,5° | 4,4 m | 8,7 m |
| 1° | 8,7 m | 17,5 m |
| 2° | 17,5 m | 34,9 m |
| 3° | 26,2 m | 52,4 m |
| 5° | 43,7 m | 87,5 m |
| 10° | 88,2 m | 176,3 m |
Esto explica por qué un error angular aparentemente pequeño puede convertirse en un problema territorial considerable.
Una desviación de sólo un grado apenas se aprecia mirando una brújula.
Pero después de un kilómetro representa unos 17 metros lateralmente.
Cómo nace un error heredado
Imaginemos una finca delimitada en el siglo XIX.
Un agrimensor establece:
Piedra A → rumbo 12° → 400 metros → Piedra B.
Puede haber utilizado una brújula.
El rumbo podría contener errores procedentes de:
- declinación magnética no corregida;
- perturbación magnética local;
- precisión del instrumento;
- lectura humana;
- identificación incorrecta de los mojones;
- distancia mal medida.
Décadas después se dibuja aquella línea en un plano.
Posteriormente ese plano se utiliza para construir otro mapa.
Más adelante se superpone sobre una fotografía aérea.
Finalmente se digitaliza.
Entonces obtenemos algo parecido a:
1860: orientación con brújula
↓
1890: plano parcelario
↓
1957: fotografía aérea
↓
1970: cartografía catastral
↓
1990: digitalización
↓
2026: GIS + coordenadas UTM
El usuario actual ve unas coordenadas precisas y puede pensar:
“Esto lo ha determinado el GPS.”
Pero quizá el origen geométrico de aquella línea tenga 166 años.
Éste es el error heredado.
El caso español: fotografía aérea y Vuelo Americano
España ofrece un ejemplo particularmente interesante.
Durante buena parte del siglo XX, el Catastro utilizó la denominada fotografía aérea retintada.
Los técnicos identificaban sobre fotografías aéreas parcelas, polígonos y otros elementos observados sobre el terreno.
La propia Dirección General del Catastro advierte que aquellas imágenes no eran ortofotografías y contenían deformaciones provocadas por:
- inclinación de la fotografía;
- distorsión óptica;
- relieve;
- características de las cámaras utilizadas.
Además, indica que una gran parte de las fotografías empleadas procedieron del llamado Vuelo Americano realizado a finales de los años cincuenta y estima que en algunos productos antiguos podía hablarse incluso de precisiones de decenas de metros, aunque las medidas relativas locales podían resultar útiles.
Por tanto:
una fotografía aérea antigua no debe interpretarse como una ortofoto moderna perfectamente geométrica.
La imagen contiene información histórica extraordinaria, pero no necesariamente exactitud métrica absoluta.
Cuando el error pasa del papel al ordenador
Aquí ocurre algo aún más interesante.
Durante los años ochenta y noventa muchas cartografías anteriores fueron:
digitalizadas, vectorizadas e introducidas en sistemas informáticos.
El Catastro explica que parte de la cartografía rústica digital procedía precisamente de líneas obtenidas de ortofotos o documentos anteriores que posteriormente fueron vectorizadas.
Por tanto, digitalizar no significa automáticamente volver a medir.
Puede significar:
convertir una geometría antigua en una geometría digital.
Ésta puede ser más estable, reproducible y matemáticamente precisa.
Pero conserva la historia de cómo fue obtenida.
Un error también puede reproducirse entre generaciones de mapas
Supongamos que un mapa A contiene una montaña a:
2.702 metros.
Un cartógrafo posterior consulta ese mapa y utiliza esa cota.
El nuevo mapa B también muestra:
2.702 metros.
Años después un atlas utiliza B.
Después una base de datos digitaliza el atlas.
Terminamos teniendo cuatro fuentes que aparentemente confirman:
2.702 metros.
Pero no existen cuatro mediciones independientes.
Existe:
una medición + tres reproducciones.
Éste es uno de los errores más frecuentes al estudiar documentación histórica:
Confundir número de fuentes con número de observaciones independientes.
Diez mapas pueden contener exactamente la misma información porque nueve copiaron al primero.
La georreferenciación moderna también debe tratarse con cuidado
Actualmente podemos coger un mapa antiguo y ajustarlo digitalmente sobre Google Maps, una ortofoto o una base moderna.
Eso se llama georreferenciación.
Pero ajustar visualmente dos mapas no demuestra que ambos representen originalmente la misma geometría.
Un estudio publicado por la propia revista Catastro advierte que al georreferenciar cartografía histórica deben conservarse inicialmente la geometría y el sistema de referencia original, porque aplicar deformaciones demasiado agresivas puede comprometer el análisis histórico y posicional.
Esto es fundamental.
Si obligamos matemáticamente a un mapa antiguo a encajar perfectamente con el moderno, podemos estar ocultando precisamente los errores que queríamos estudiar.
El Catastro reconoce los desplazamientos históricos
La Dirección General del Catastro explica actualmente que los cambios observados entre cartografías históricas pueden tener dos causas muy diferentes:
cambios reales en el terreno, como segregaciones, agrupaciones o reparcelaciones;
o
ajustes geométricos destinados a corregir defectos de cartografías anteriores.
Entre estos últimos menciona expresamente los pequeños desplazamientos de cartografías antiguas realizadas sin los medios disponibles actualmente.
Por tanto:
parcela diferente en dos mapas ≠ necesariamente terreno físicamente modificado.
Puede haber cambiado simplemente su representación cartográfica.
Pero un error catastral no significa automáticamente pérdida jurídica de propiedad
Aquí debe hacerse una distinción crucial.
Una cosa es:
representación cartográfica.
Otra:
propiedad jurídica.
El propio Catastro explica que sus datos tienen una función diferente de los pronunciamientos jurídicos del Registro de la Propiedad y que, en caso de conflicto sobre derechos inscritos, existen reglas específicas de prevalencia y coordinación registral.
Por tanto, descubrir que una línea catastral está desplazada no demuestra automáticamente que alguien robara o perdiera esa superficie.
Hay que reconstruir simultáneamente:
cartografía + títulos + Registro + mojones + fotografías + levantamiento topográfico + evolución histórica.
Cómo detectar un posible error heredado
El procedimiento correcto no consiste en comparar únicamente dos mapas.
Hay que crear una cadena cronológica de evidencias:
Documento más antiguo disponible
→ identificar método de medición
→ identificar sistema de referencia
→ localizar mojones/caminos/edificios permanentes
→ estudiar cartografía intermedia
→ analizar fotografía aérea histórica
→ comparar con ortofotografía moderna
→ realizar levantamiento GNSS/topográfico actual.
Después hay que buscar el patrón del error.
Caso A: todo está desplazado cinco metros hacia el este
Probablemente existe un desplazamiento cartográfico sistemático.
Caso B: casas y caminos coinciden, pero una sola linde cambia
Hay que estudiar específicamente aquella delimitación parcelaria.
Caso C: el desplazamiento aumenta progresivamente
Puede existir:
giro, escala incorrecta, proyección diferente o deformación geométrica.
Caso D: diferentes mapas históricos repiten exactamente el mismo error
Puede existir dependencia documental: los mapas posteriores copiaron una misma fuente.
Los cuatro nortes resumidos
| Norte | Qué representa | Puede cambiar |
|---|---|---|
| Norte verdadero | Dirección hacia el Polo Norte geográfico | Prácticamente referencia geométrica |
| Norte magnético | Dirección del campo magnético terrestre local | Sí, espacial y temporalmente |
| Norte de cuadrícula | Dirección norte de la proyección cartográfica | Depende de la proyección y posición |
| Norte de brújula | Lo que indica realmente el instrumento | Sí: magnetismo local, instrumento, metales, etc. |
En cartografía moderna se habla normalmente de tres nortes —verdadero, magnético y cuadrícula—.
El cuarto resulta útil para estudiar mediciones históricas porque permite separar:
lo que debería indicar el campo magnético
de
lo que realmente leyó el agrimensor en su brújula.
La gran paradoja de la cartografía digital
La tecnología moderna ha conseguido precisiones extraordinarias.
GNSS, estaciones totales, LiDAR, fotogrametría digital y redes geodésicas permiten determinar posiciones con exactitudes inimaginables hace un siglo.
Pero existe una paradoja:
Cuanto más precisa es la tecnología utilizada para digitalizar un dato antiguo, más convincente puede parecer un error heredado.
Una línea dibujada aproximadamente a lápiz en 1955 puede terminar convertida en una polilínea GIS formada por vértices con numerosas cifras decimales.
Las cifras adicionales no cuentan la historia de cómo nació aquella línea.
Para conocerla necesitamos algo que ninguna coordenada puede sustituir:
la genealogía de la medición.
Conclusión: los mapas también tienen antepasados
Cada mapa tiene una historia.
Sus líneas pueden proceder de:
agrimensores, brújulas, triangulaciones, fotografías aéreas, mapas militares, catastros anteriores o bases de datos digitales.
Por eso, cuando dos cartografías discrepan, la pregunta correcta no es solamente:
“¿Cuál es más moderna?”
La pregunta verdaderamente útil es:
“¿De dónde procede originalmente cada una de estas coordenadas?”
Y cuando encontramos una discrepancia, debemos distinguir siempre entre:
error de medición, error magnético, error de referencia, error de proyección, desplazamiento cartográfico, interpretación de lindes y cambio real sobre el terreno.
Sólo entonces podemos saber si estamos contemplando una transformación real del territorio o simplemente un error antiguo que ha aprendido a vivir dentro de un ordenador.
Fuentes técnicas principales
La explicación se apoya en documentación de Dirección General del Catastro, NOAA/NCEI, USGS, Ordnance Survey y FAA. Especialmente relevante es la documentación oficial del Catastro que reconoce tanto las deformaciones de la fotografía aérea histórica como que las coordenadas actuales pueden heredar desplazamientos de la cartografía de origen.
Para los tres nortes y la declinación magnética, USGS, Ordnance Survey y NOAA documentan la distinción entre norte verdadero, magnético y de cuadrícula y el carácter espacial y temporal de la declinación.
Para el cuarto norte práctico, la documentación aeronáutica de la FAA diferencia entre variation —verdadero frente a magnético— y deviation, es decir, la desviación que introduce el entorno magnético del propio instrumento.
«Digitalizar un mapa no corrige necesariamente sus errores: a veces sólo convierte un error antiguo en una coordenada extraordinariamente precisa.»
Con la medicina ocurre lo mismo, se heredan diagnosticos y por la inercia sanitaria el siguiente se cree el anterior. Si el diagnostico es erroneo de principio, destrozan toda una vida de una persona por el empecinamiento de mantener su opinion o la vagancia o falta de tiempo de volver a hacer pruebas correctas. Experiencia propia.
